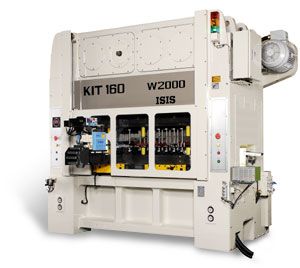

KIT160

KIT160
  • ボルスターの左右寸法が超ワイドな設計。
    • 三次元測定器(被測定物長さは3m)を使って機能部品を測定。 組立後の並行度、直角度、総合隙間は超特級(JIS)の精度で、プレス機を提供しています。
  • クランク軸を平行に配列した4クランク、4プランジャーのLOAD SPLIT構造。
    • 4ヶ所のクランク部は、間近で両端支持され高剛性構造となっているため、 従来機種に比べて、多工程金型のたわみが金型中央付近及び金型両端付近では、大幅に小さくなります。
    • クランク4軸で支持されているスライドは偏芯荷重に対して傾き、たわみが極めて小さく、金型の長寿命を実現します。
  • スライドとコンロッドの連結ピンは、前後方向に配列。
    • スライドが前後に揺動する自由度はほとんどありません。
    • 駆動部から起因するスラスト力が発生しませんので、金型に悪影響を与えません。

KIT160
カタログダウンロード

KIT160


諸元表

プレス KIT160
能力 kN 1600
ストローク mm 100 150
ストローク数max SPM 200 150
ダイハイト mm 400
スライド調整量 mm 0
スライド面積 mm 2000*600
ボルスタ面積 mm 2000*700
メインモータ kW 30
3Dトランスファ装置 - KTES-100 KTEⅡ-125L KTES-200

フィードストローク

mm 〜100 〜125 〜200

クランピング

ストローク

mm 〜100 〜40 〜200
ノックアウトストローク mm 〜30 〜30 〜60
総重量 ton 28
本体塗装色 - 日塗工A25-75B
スライド塗装色 - 日塗工A22-50B

主装備一覧表

標準装備 エアークラッチ&ブレーキ
ジャミング離脱装置
強制循環給油装置
アングルシーケンサ
デジタル回転計
デジタル角度計
タッチパネル付き操作盤
8桁トータルカウンタ
(ディスプレ内)
8桁プリセットカウンタ
(ディスプレ内)
コンセント(100V・200V各1)
材料末端SW(近接式)
ミスグリップ用コネクタ
(急停止12・DC24V)
ミスフィード用コネクタ
(急停止1・DC24V)
張限停止用コネクタ
(急停止1・DC24V)
滴下式加工油装置(6L)
前面安全扉
エアーガン(1セット)
防振ゴム
オプション オイルヒート&クール装置
エアーエジェクタ
エアーコンセント
ポンプ式加工油装置
ミスト式加工油装置
材料塗油装置
金型照明装置
パトライト(3色)
材料ガイド
製品シュート
スクラップシュート
ミスグリップ用コネクタ
(13ch以上)
指定色塗装
